Нужен статор для УШМ MacAllister MSAG2000 и схема-каталог з/ч.

timur59

New member
Добрый день, Нужен статор для УШМ MacAllister MSAG2000 и схема-каталог з/ч.
длина набора 50мм, внешний Д=95мм, внутренний Д=55мм
между отверстиями под крепление в железе 70мм.

под шпонку

Нужен ротор УШМ Град-М-915, Якорь длина вала 146 мм, ф35 мм, длина набора железа 43мм, диаметр якоря 24мм ближайший аналог болгарка DAG-910-В DeFort


Добрый день, Нужен статор для УШМ MacAllister MSAG2000 и схема-каталог з/ч.
длина набора 50мм, внешний Д=95мм, внутренний Д=55мм
между отверстиями под крепление в железе 70мм.
Доброе утро!
Подходящие статора по Вашим размерам...
Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34 (АКЦИЯ) - артикул У08808, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
На сайте обновляется информация, будет доступен к продаже позже.
Статор Ø55, L=50, 79*95 мм (5 пров.) ПТЭ-1800/305.08 (АКЦИЯ) - артикул ПТЭ1800/305.08, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (3 пров.) ПТЭ-1500/255ПР(JF).105; ПТЭ-1800/305В(JF).92 - арт.У07477, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
На сайте обновляется информация, будет доступен к продаже позже.
Статор Ø55, L=50, 80*93 мм (4 пров.) ПТЭ-1800/305ПР (АКЦИЯ) - арт. ПТЭ1800/305ПР.06, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (4 пров./кл.) ЭПЦ-2200/40ПДм; 2400/46ПДм.40-3 - арт. У00164, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
На фото, пример, какие размеры...


Вложения

  • stator_pe1100-1.jpg
    69,9 КБ · Просмотры: 58
под шпонку

Нужен ротор УШМ Град-М-915, Якорь длина вала 146 мм, ф35 мм, длина набора железа 43мм, диаметр якоря 24мм ближайший аналог болгарка DAG-910-В DeFort

Доброе утро! К сожалению, в наличии, у Калибра нет подходящего Вам якоря! :(

Последнее редактирование модератором:
Добрый вечер

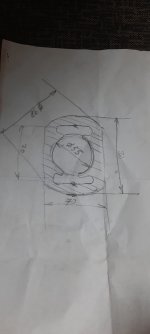

[SIZE=4]Chechen[/SIZE], спасибо Вам за быстрый и содержательный ответ. Вчера наконец извлек статор из подплавившегося корпуса. Прошу извинить меня за неверный размер Двнеш.=92мм, а не 95мм как написал ранее. Это критичный размер на нем идет посадка в корпус, Калибровские 93мм можно подработать на наждаке до 92 нужных. Прошу Вас уточнить размер диагонали (на рисунке во вложении у меня он 98мм и имеет тоже посадочные элементы в корпусе).

Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34 (АКЦИЯ) - артикул У08808, есть в наличии, заказ можете сделать пройдя по ссылке ниже... (Больше склоняюсь к этому)
Статор Ø55, L=50, 80*93 мм (3 пров.) ПТЭ-1500/255ПР(JF).105; ПТЭ-1800/305В(JF).92 - арт.У07477, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (4 пров./кл.) ЭПЦ-2200/40ПДм; 2400/46ПДм.40-3 - арт. У00164, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Заранее благодарен за помощь.


Вложения

  • 20210527_233602.jpg
    597,8 КБ · Просмотры: 52
Добрый вечер

[SIZE=4]Chechen[/SIZE], спасибо Вам за быстрый и содержательный ответ. Вчера наконец извлек статор из подплавившегося корпуса. Прошу извинить меня за неверный размер Двнеш.=92мм, а не 95мм как написал ранее. Это критичный размер на нем идет посадка в корпус, Калибровские 93мм можно подработать на наждаке до 92 нужных. Прошу Вас уточнить размер диагонали (на рисунке во вложении у меня он 98мм и имеет тоже посадочные элементы в корпусе).

Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34 (АКЦИЯ) - артикул У08808, есть в наличии, заказ можете сделать пройдя по ссылке ниже... (Больше склоняюсь к этому)
Статор Ø55, L=50, 80*93 мм (3 пров.) ПТЭ-1500/255ПР(JF).105; ПТЭ-1800/305В(JF).92 - арт.У07477, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (4 пров./кл.) ЭПЦ-2200/40ПДм; 2400/46ПДм.40-3 - арт. У00164, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Заранее благодарен за помощь.
Здравствуйте. Вы нарисовали размеры корпуса?
Вы можете просто дать размеры своего статора по образцу? Нам другого не нужно....


Вложения

  • DCB52E41-5B11-4CA6-9EE1-3CD182EC954A.jpeg
    186,7 КБ · Просмотры: 48
Голый статор, высоту набора пластин на рисунке не видно-она так и есть 50мм.

Голый статор, высоту набора пластин на рисунке не видно-она так и есть 50мм.
Общая длина статора какая? Какое расстояние между креп. отв? Сколько выход проводов у Вас или клемм?
Вот поэтому и просим, чтобы не отнимать времени у Вас и у нас, чётко бы скинули размеры как по картинке, и получили бы точный ответ......

Не хочу показаться невежливым, но все написано! и на рисунке все видно.(между отверстиями под крепление в железе 70мм) в первом посте это есть. На ваши вопросы -дополняю: Количество выводов -4 (по 2 с каждой обмотки) Общая длина статора(с обмотками)-не критично. длина железа 50мм.

Прошу Вас уточнить размер диагонали (на рисунке во вложении у меня он 98мм и имеет тоже посадочные элементы в корпусе). Для статоров:

Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34 (АКЦИЯ) - артикул У08808, есть в наличии, заказ можете сделать пройдя по ссылке ниже... (Больше склоняюсь к этому)
Статор Ø55, L=50, 80*93 мм (3 пров.) ПТЭ-1500/255ПР(JF).105; ПТЭ-1800/305В(JF).92 - арт.У07477, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (4 пров./кл.) ЭПЦ-2200/40ПДм; 2400/46ПДм.40-3 - арт. У00164, есть в наличии, заказ можете сделать пройдя по ссылке ниже...

Не хочу показаться невежливым, но все написано! и на рисунке все видно.(между отверстиями под крепление в железе 70мм) в первом посте это есть. На ваши вопросы -дополняю: Количество выводов -4 (по 2 с каждой обмотки) Общая длина статора(с обмотками)-не критично. длина железа 50мм.

Прошу Вас уточнить размер диагонали (на рисунке во вложении у меня он 98мм и имеет тоже посадочные элементы в корпусе). Для статоров:

Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34 (АКЦИЯ) - артикул У08808, есть в наличии, заказ можете сделать пройдя по ссылке ниже... (Больше склоняюсь к этому)
Статор Ø55, L=50, 80*93 мм (3 пров.) ПТЭ-1500/255ПР(JF).105; ПТЭ-1800/305В(JF).92 - арт.У07477, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Статор Ø55, L=50, 80*93 мм (4 пров./кл.) ЭПЦ-2200/40ПДм; 2400/46ПДм.40-3 - арт. У00164, есть в наличии, заказ можете сделать пройдя по ссылке ниже...
Здравствуйте. Сделали замеры.... даже нашли ещё один, НО у обоих крепёжные отверстия больше (83 и 89 мм) расстояние чем у Вас!
Это новый, вам ещё вроде не предлагали его.... Статор Ø55, L=50, 70*91 мм (4 пров.) МШУ-230/2400Р

ссылка на него...
а это тот который Вы просили замерить диагональ...
Статор Ø55, L=50, 79*93 мм (4 пров.) МШУ-230/2200РК.35; МШУ-230/2350РКм; МШУ-230/2450РК.34

ссылка на него в магазине...
