Ищу запчасти к насосу IBO MHI-1800SS

fctsu001

New member
Нужно 7 пакетных диффузоров, все поплавились, и входной диффузор с клапаном, тоже поплавился и использование невозможно.
Пока собрал из оплавленных, часть заменил на диффузоры от насоса СВД-1500Н YNO, но без правильного входного диффузора накачивает меньше давление, да и на заменённых диффузорах чуть больше выходной диаметр, там тоже падает давление.
Если у кого то был опыт ремонта такого насоса или любого IBO MH, подскажите от чего подходят запчасти.


ZiP

Administrator
Команда форума
Нужно 7 пакетных диффузоров, все поплавились, и входной диффузор с клапаном, тоже поплавился и использование невозможно.
Пока собрал из оплавленных, часть заменил на диффузоры от насоса СВД-1500Н YNO, но без правильного входного диффузора накачивает меньше давление, да и на заменённых диффузорах чуть больше выходной диаметр, там тоже падает давление.
Если у кого то был опыт ремонта такого насоса или любого IBO MH, подскажите от чего подходят запчасти.
Здравствуйте. А есть какие то фотографии? Размеры? Может быть от чего то другого может подойти, не только Калибр или IBO MH!


fctsu001

New member
Вот фотки IBO:
20210708_215731.png20210713_070344.png20210713_070356.png20210713_070449.png20210713_070539.png20210713_070628.png20210713_070640.png
Вот СВД:

диаметр внешний 122,5, внутренний диаметр отбортовки 118,5, внутренний под вал у IBO 19 у СВД 21, под входное отверстие крыльчатки 34,5, ширина 27,5 с бортом, 24,5 до борта. Округлил всё до 0,5мм.

Диаметр входного диффузора 120,7, до отбортовки 116, остальные размеры измерять бесполезно.


YuryNik

Moderator
Команда форума

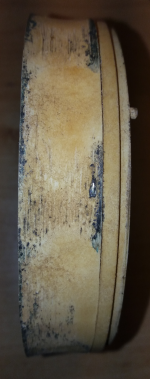

Вот фотки IBO:
Посмотреть вложение 8341Посмотреть вложение 8342Посмотреть вложение 8343Посмотреть вложение 8344Посмотреть вложение 8345Посмотреть вложение 8346Посмотреть вложение 8347
Вот СВД:
Посмотреть вложение 8348Посмотреть вложение 8349Посмотреть вложение 8350

диаметр внешний 122,5, внутренний диаметр отбортовки 118,5, внутренний под вал у IBO 19 у СВД 21, под входное отверстие крыльчатки 34,5, ширина 27,5 с бортом, 24,5 до борта. Округлил всё до 0,5мм.

Диаметр входного диффузора 120,7, до отбортовки 116, остальные размеры измерять бесполезно.
Здравствуйте! По вашим размерам не нашли похожих диффузоров у ТМ Калибр, у существующих сейчас в ассортименте, внешний диаметр до 118 мм остальные меньше. Наш диффузор в вашем корпусе будет болтаться и работать не будет

Последнее редактирование модератором:

fctsu001

New member
у ТМ Калибр, у существующих сейчас в ассортименте, внешний диаметр до 118 мм
Диффузоры от СВД-1500 YNO полностью такие же кроме внутреннего диаметра под ось. Если больше ничего не найду, их можно будет заказать?
А на СВД сгнил вал и раздавил посадочные места крыльчаток, их провернуло, не вижу смысла ремонтировать, диффузоры остались, но их мало.


YuryNik

Moderator
Команда форума
Диффузоры от СВД-1500 YNO полностью такие же кроме внутреннего диаметра под ось. Если больше ничего не найду, их можно будет заказать?
А на СВД сгнил вал и раздавил посадочные места крыльчаток, их провернуло, не вижу смысла ремонтировать, диффузоры остались, но их мало.
Данную модель уже не закупаем более 7 лет, поэтому заказать запчасти на заводе не получится
